詳細情報 |
|||
| エンジンの種類: | 核のない電動モーター | モーター直径: | 30mm |
|---|---|---|---|
| 運動体長: | 50mm | 定数電圧: | 24V,48V またはカスタマイズ |

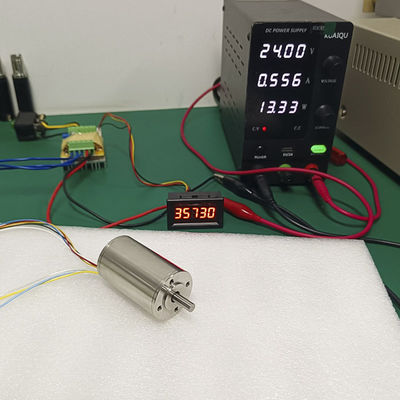

| 負荷なし 速度: | 35730rpm またはカスタマイズ | モーターローターのポールペアの数: | 1 |
| ローヤリングタイプ: | 静かなボールベアリング 低電流型 | 磁石材料: | ネオジム鉄B |
| 定数出力: | 448.9W | ||
| ハイライト: | 26349RPM コアレスBLDCモーター,162.6N.m コアレスBLDCモーター,448.9W コアレスBLDCモーター |
||
製品の説明

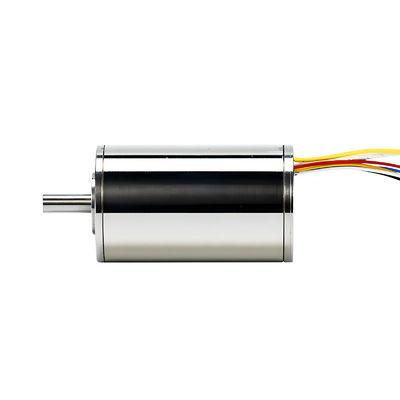

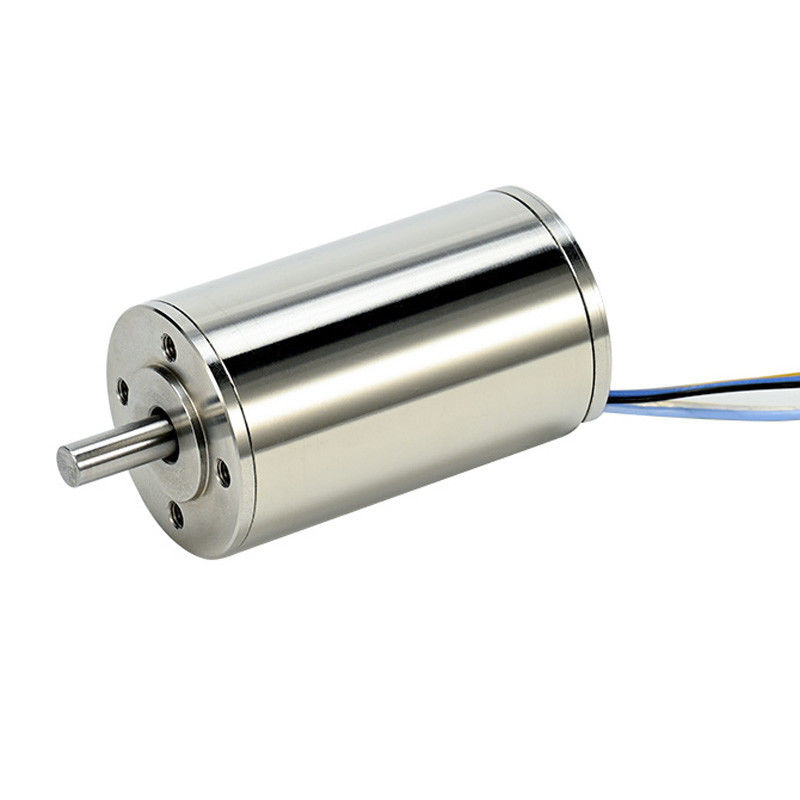

モデル:PM3050C 30mm コールレス BLDCモーター 448.9W 162.6N.m 26349RPM 24V 48V
典型的な用途:
1航空宇宙と防衛アプリケーション:
- 衛星と宇宙船:スロットレスブラシレスモーターは,様々な機能を果たす上で重要な役割を果たします.例えば,アンテナ指向システム,空間におけるアンテナの正確な位置付けを可能にする.
- 無人機 (UAV):これらのモーターは,UAVの推進システムにしばしば統合され,効率的な飛行と操縦を容易にする.
2医療機器:
- 外科用ロボット:スロットレスブラシレスモーターは,外科用ロボットのロボット腕の動きを制御するために不可欠です.これは,手術中に高度な精度と繊細な操作を可能にします.
- 診断機器:MRI機器などの医療画像装置では,スロットレスブラシレスモーターが患者のテーブルのような部品の運動制御システムに使用されます.画像処理中に患者さんの位置をスムーズかつ正確に確保します.
3産業自動化
- 高精度位置位置付けシステム:CNC (コンピュータ数値制御) 機械では,スロットのないブラシのないモーターが切削ツールまたは作業部件の精密な動きを担当します.厳格な許容範囲で高品質の部品の生産を可能にします.
- パッケージ機械: パッケージラインでは,これらのモーターはコンベアベルト,詰め込み機械,ラベル付け機械を動かす.信頼性の高い性能は,パッケージングプロセス全体の効率的な動作を保証します.
4ロボット
- 人形ロボット:スロットレス・ブラシレスモーターは,必要な動きと柔軟性を提供するために,人形ロボットの関節に設置されています.ロボットが人間の動きを よりリアルに模倣できるようになります.
- サービスロボット: 掃除ロボットや配達ロボットなどのサービスロボットでは,スロットレスブラシレスモーターが駆動システムに使用されます.このロボットは 効率的に動き回り 作業を簡単にできます.
エンジンの技術データ:
| PM3050Cシリーズ | ユニット | 001 | ||
| 1 | 定位電圧 | V | 24 | |
| 2 | スタンドトルク | mNm | 613 | |
| 3 | スタンド電流 | A について | 96 | |
| 4 | 負荷速度がない | rpm | 35730 | |
| 5 | 負荷電流がない | A について | 0.552 | |
| 6 | 定速 | RPM | 26349 | |
| 7 | 定位電流 | A について | 25.84 | |
| 8 | 定数トルク | mNm | 162.65 | |
| 9 | 定数出力 | W | 448.9 | |
| 10 | 定位負荷での効率性 | % | 72.5 | |
| 11 | 端末抵抗 | オーム | 0.25 | |
| 12 | 逆の電磁気波定数 | mV/rpm | 0.669 | |
| 13 | 最大効率 | % | 86.4 | |
| 14 | トーク係数 | mNm/A | 6.39 | |
| 15 | 速度定数 | rpm/V | 1493 | |
| 16 | 最大出力 | W | 576 | |
| 17 | 角速度 | rad/s | 3753 | |
| 追加情報 | ||
| ● 人 の 行動 | ローターのポールペアの数 | 1 |
| ● 人 の 行動 | 段階数 | 3 |
| ● 人 の 行動 | 動作温度範囲 | -40°C +150°C 温度は |
| ● 人 の 行動 | 断熱装置 | クラスF |
| ● 人 の 行動 | モーターのパラメータとシャフトのサイズは,顧客の要求に応じて作ることができます. | |
| ● 人 の 行動 | オプション:ギアボックス | |
モーターの輪郭図 (mm)
