詳細情報 |
|||
| エンジンの種類: | カスタムスロットレスブラシレスモーター | モーター直径: | 16mm |
|---|---|---|---|
| 運動体長: | 52mm | 定位電圧: | 24V,48V またはカスタマイズ |
| 負荷なし 速度: | 40000rpm または 35000 RPM またはカスタマイズ | モーターローターのポールペアの数: | 1 |
| ローヤリングタイプ: | 静かなボールベアリング 低電流型 | 磁石材料: | ネオジム鉄B |
| 最大出力出力: | 82W | ||
製品の説明

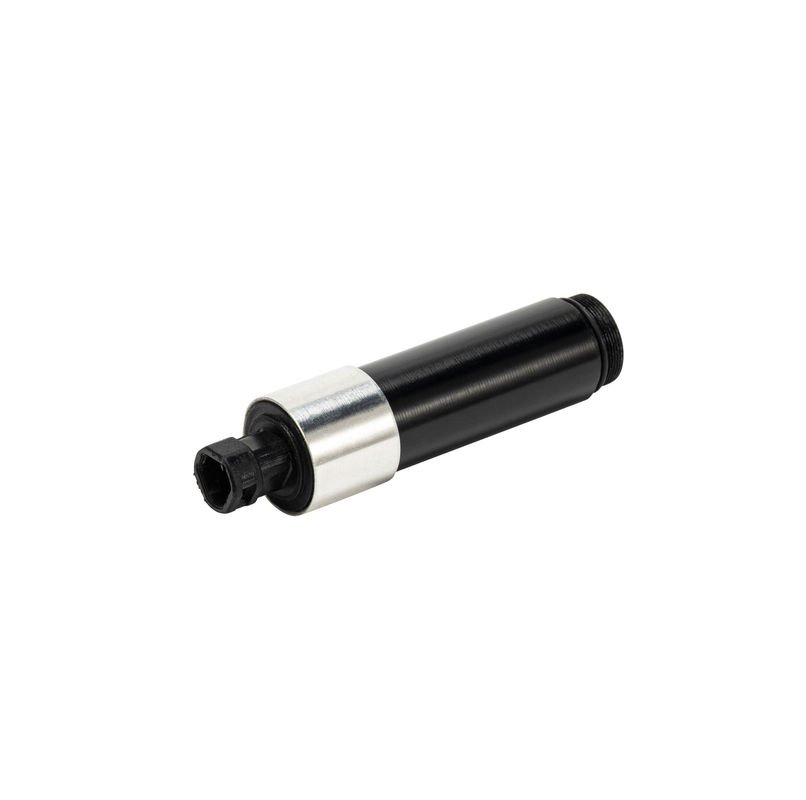

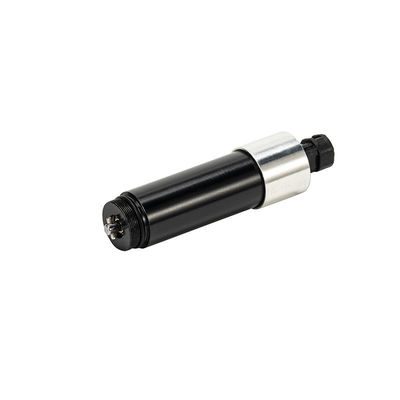

モデル:16mmブラシレスモーター 24V 40000rpm 79mNm ゼロコギング BLDCモーター ドイツ製 マイクロモーター
典型的な用途:
1.航空宇宙・防衛の実施
• 衛星 システム
スロットレス・ブラシレスモーターは,宇宙船のサブシステム,特にフェーズ配列アンテナステアリングメカニズムの重要な部品として機能します.コージングのない操作は,深空通信配列のarcminuteの準拠精度を保証します.
• ドローン 推進 技術
現代のUAV推進アーキテクチャは,スロットレスブラシレスモーターを広く組み込み,高いトルク対慣性の比率 (4.5 を超える) を活用する.5 N·m/kg) は,自律的な障害物回避マニュアルの間における,推力ベクトルの急速な調整のために使用されます..
2.医療技術の応用
• ロボット 式 手術 システム
これらのモーターは,<10μmの震動抑制を必要とする眼鏡切除の手術のような微小手術作業に不可欠な,外科操作器でサブマイクロンの位置決定を可能にします.
• 診断画像の統合
MRI対応の定位システムでは,スロットレスブラシレスドライブは,シヌソイド換算制御により50nmの線形運動精度を達成し,7T磁場による金属干渉を排除する.
3.工業製造ソリューション
• 精密加工制御
CNC スピンドル軸の構成では,スロットのないブラシのないモーターを使用して,高速フレッシング作業 (最大40,000RPM) の間に ±0.8μmの位置位置再現性を維持する.航空宇宙用チタン部品の製造に不可欠.
• 自動包装システム
ロボット・ピック・アンド・プレイス・ユニットに組み込まれます このモーターは EtherCAT 通信プロトコルを通じて 0.1ms の同期精度を達成します薬剤用ブリスター包装ラインの200ppm (分分) のスループットを可能にする.
4.ロボットによる移動プラットフォーム
• ヒト型関節動力
人形ロボットは 折り畳み式手首に 0.02° の角度解像度を持つ スロットレスブラシレスモーターを採用し 複数の指で物体を操作するような複雑なタスクで 人間の巧みを複製します
• 自律的なサービスロボット工学
配達ロボットのオムニダイレクトルホイールは,最大効率の92%を誇るスロットレスブラシレスハブモーターを統合し,倉庫環境で50kgのペイロード容量で8時間の連続運転を可能にします.
エンジンの技術データ:
| PM1652Cシリーズ | ユニット | 001 | ||
| 1 | 定位電圧 | V | 24 | |
| 2 | スタンドトルク | mNm | 79 | |
| 3 | スタンド電流 | A について | 13.7 | |
| 4 | 負荷速度がない | rpm | 40000 | |
| 5 | 負荷電流がない | A について | 0.10 | |
| 6 | 定速 | RPM | 29600 | |
| 7 | 定位電流 | A について | 3.63 | |
| 8 | 定数トルク | mNm | 20.43 | |
| 9 | 定数出力 | W | 63.36 | |
| 10 | 定位負荷での効率性 | % | 72.6 | |
| 11 | 端末抵抗 | オーム | 1.6 | |
| 12 | 逆の電磁気波定数 | V/KRPM | 0.60 | |
| 13 | 最大効率 | % | 84.9 | |
| 14 | トーク係数 | mNm/A | 5.72 | |
| 15 | 速度定数 | rpm/V | 1666 | |
| 16 | 最大出力 | W | 82 | |
| 17 | 角速度 | rad/s | 4188 | |
| 追加情報 | ||
| ● 人 の 行動 | ローターのポールペアの数 | 1 |
| ● 人 の 行動 | 段階数 | 3 |
| ● 人 の 行動 | 動作温度範囲 | -40°C +150°C 温度は |
| ● 人 の 行動 | 断熱装置 | クラスF |
| ● 人 の 行動 | モーターのパラメータとシャフトのサイズは,顧客の要求に応じて作ることができます. | |
| ● 人 の 行動 | オプション:ギアボックス | |
モーターの輪郭図 (mm)
